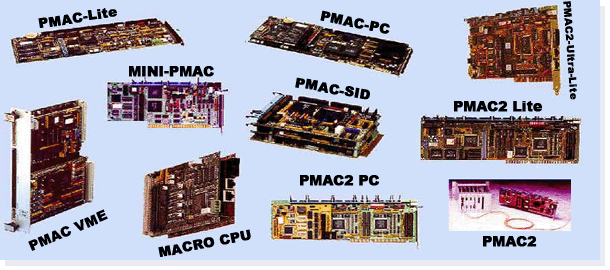

| PMAC系列伺服控制卡
|
| |
|
| |
|
| |
|
| |
| 40MHZ
Motorola DSP 56002系列数字信号处理器 |
线性，圆弧，三次轨迹计算,样条插补
|
| 1-8数字接口电路
|
256个运动程序存储能力 |
| 18个码盘通道输入
|
64个异步PLC程序存储运行
|
| 32个通用I/O
|
超大程序的实时下载执行功能 |
| 1024位I/O扩展端口
|
64位位置计数范围 |
| 越程极限,回原点,伺服放大器报警,使能标志信号接口
|
位置环，速度环，电流环三环矢量控制能力
|
| LCD和VFD显示端口
|
S曲线加减速控制 |
| Bus
and / or RS-422通信 |
自定义伺服算法能力 |
| 脱机运行
|
电子齿轮 |
| G-Code编程（可自定义）
|
先进的PID及扩展伺服算法 |
|
|
|
|
|
| PMAC 可以服务于各个行业，从精密到微米级的设备到上千马力的重型设备。 |
|
| 机器人
反向运动计算
分段轨迹的生成
同时对8个轴进行直线和圆弧插补的多轴控制机床
|
|
机床
每个轴30微秒的伺服更新率
0.1微英寸（2.5纳米）的分辨率
15MHz编码器输入数据速率
程序块执行速率可达2KHz
用于消除谐振的阶式滤波器
刀具半径和丝杠补偿
G-代码编程
Auto CAD输入
“S-曲线”加速 |
检测和计量站
激光干涉仪反馈
亚微米定位
硬件“在位”比较脉冲输出
零位误差硬件位置捕捉
有效编码数据率可达320MHz |
使用行业
食品机械
印刷机械
木工机械
包装机械
装配线
材料处理
光学控制
橡胶机械
自动缠绕设备
激光切割 |
|
|
|
总线
|
l
ISA,VME,PC104,PCI |
电机类型
|
l
直流电机（右刷、无刷、直线）
l
交流异步电机
l
步进电机 |
反馈
|
l
增量编码器（直线/旋转）
l
绝对编码器
l
旋转变压器
l
直线电压位移传感器或者电位计
l
激光干涉仪
l
磁致伸缩位移传感器 |
控制码
|
l
PMAC(类BASIC ASICII命令)
l
G-代码（机床）
l
AUTOCAD转换 |
|
|
|
